LANDIRENZO EVO LPG

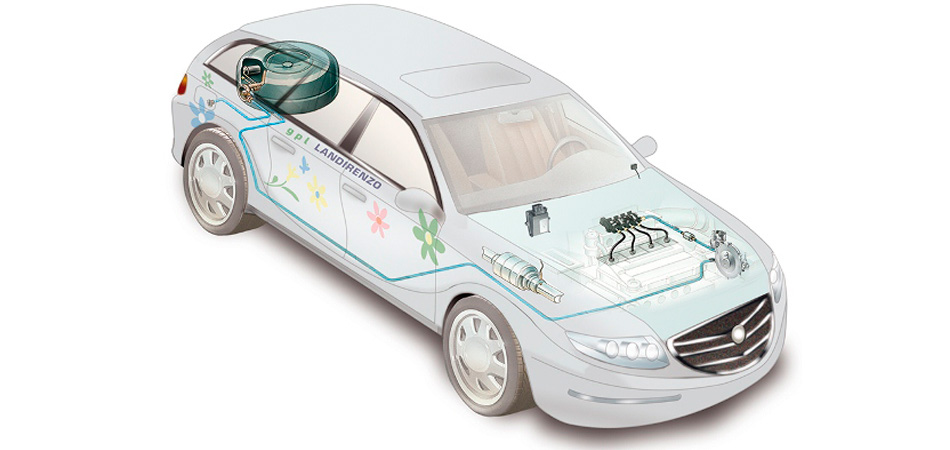

Gaz LPG, w stanie ciekłym , wypływa ze zbiornika przez wielozawór ( który połączony z wlewem służy także do tankowania LPG ) i skierowany zostaje do komory silnika przez przewód, na którym umieszczony jest elektrozawór LPG, umożliwiający przepływ gazu tylko przy pracującym silniku i przełączniku ustawionym w pozycji “GAZ”. W Komorze silnika znajduje się reduktor, gdzie następuje redukcja ciśnienia gazu LPG oraz zmiana stanu skupienia z ciekłego w gazowy.
Wielopunktowy system wtrysku sekwencyjnego LANDIRENZO OMEGAS, należy do najnowocześniejszych dostępnych na rynku, systemów zasilania gazem LPG w fazie lotnej. Komputer ECU (sterownik), określając aktualny czas wtrysku gazu, opiera się na przejętych podczas zasilania gazem, czasach wtrysku benzyny. Oznacza to, że kontrola nad silnikiem leży w gestii komputera wtrysku benzyny (sterownika), a sterownik instalacji gazowej przetwarza polecenia wygenerowane dla wtryskiwaczy benzynowych na odpowiednie polecenia dla wtryskiwaczy gazu.
Aby zachować idealną zgodność z systemem benzynowym, komputer ECU(sterownik) systemu gazowego, uruchamia wtrysk gazu na tym samym cylindrze z którego został pobrany czas wtrysku benzyny. Krótko mówiąc możemy stwierdzić, że komputer gazu oblicza jaką ilość energii, która powinna być wyzwolona za pośrednictwem benzyny, zamienić na odpowiednią ilość energii, wygenerowaną przez gaz.
LANDIRENZO OMEGAS może korzystać z różnego typu wtryskiwaczy w zależności od późniejszego zastosowania oraz cech silnika, w którym system ten jest instalowany.
LANDIRENZO OMEGAS w minimalnym stopniu narusza oryginalny system zasilania na benzynę i jest w stanie zintegrować się w sposób wydajny z głównymi funkcjami (kontrola stężenia mieszanki, cut off, EGR, odcięcie paliwa przy zadanych obrotach , itd) jak też z dodatkowymi (kontrola sprzęgła klimatyzatora, nadciśnienie wspomagania kierownicy, obciążenia elektryczne, itd) tego systemu.
Przejście z czasu wtrysku benzyny na czas wtrysku gazu jest realizowane w oparciu o szereg parametrów, które oprócz czasów wtrysku benzyny, są pozyskiwane przez komputer ECU(sterownik) gazu, takich jak: ciśnienie gazu na listwie, temperatura gazu, temperatura cieczy chłodzącej w silniku i obroty silnika .
Reduktor LANDIRENZO LI02 / LI101
Reduktor LI02- parownik LPG, jednostopniowy. Zalecany do samochodów wyposażonych w silniki wolnossące o 2,3,4 cylindrach i mocy maksymalnej do 149 KM. W parowniku gaz jest podgrzewany i rozprężany do postaci gazowej. Energia cieplna jest odbierana z układu chłodzenia silnika. Ciśnienie gazu jest redukowane a jego wartość jest ustalana na podstawie obciążenia silnika.
Reduktor LI10 - parownik LPG, jednostopniowy, ze zintegrowanym elektrozaworem oraz filtrem fazy ciekłej. Występuje w wersjach: standard do silników wolnossących oraz „turbo” do silników doładowanych. Zalecany do pojazdów wyposażonych w silniki o mocy maksymalnej do 200KM. W parowniku gaz jest podgrzewany i rozprężany do postaci gazowej. Energia cieplna jest odbierana z układu chłodzenia silnika. Ciśnienie gazu jest redukowane a jego wartość jest ustalana na podstawie obciążenia silnika. Posiada wbudowany elektrozawór oraz filtr fazy ciekłej.
Elektrozawór LPG MED z filtrem2
Elektrozawór odcina dopływ gazu do reduktora kiedy instalacja pracuje w trybie zasilania benzyną. Filtr oczyszcza gaz w fazie ciekłej, głównie z zabrudzeń mechanicznych.
Listwa wtryskowa 4 cylindry LANDIRENZO EVO LPG / CNG3
Wtryskiwacze są zarządzane sterownikiem ECU gazu. Na listwie mogą być zainstalowane 2, 3 lub 4 wtryskiwacze, co pozwala na pokrycie szerokiego pola możliwych zastosowań. Małe gabaryty listwy wtryskowej ułatwiają montaż w komorze silnika.
Przełącznik benzyna-gaz LANDIRENZO OMEGAS LPG / CNG , EVO LPG / CNG4
Przełącznik elektroniczny posiada następujące funkcje: dwie pozycje wyboru zasilania gaz/benzyna, wskazania rodzaju i ilości pozostałego paliwa aktualnie używanego przy użyciu diód świetnych. Jest ponadto wyposażony w sygnał akustyczny, który aktywuje się w następujących warunkach: powrót do zasilania benzyną z powodu braku paliwa LPG lub powrót do zasilania benzyną w celu dokonania diagnostyki systemu.

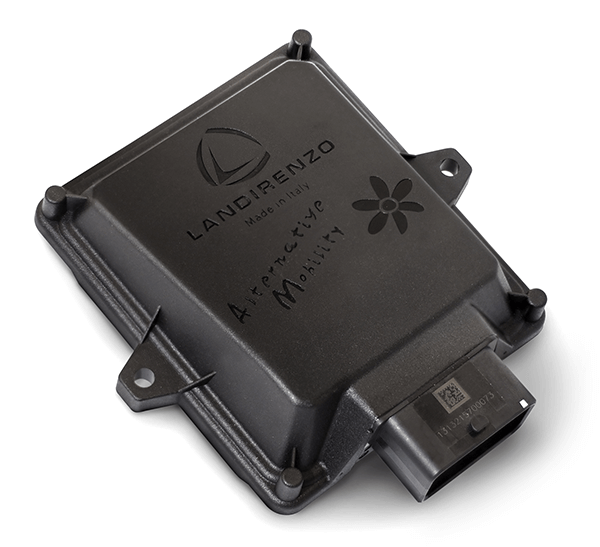

Sterownik LANDIRENZO EVO 2-3-4 cylindry LPG / CNG5
Sterownik (komputer ECU) zarządzający systemem zasilania gazowego LANDIRENZO EVO, jest niewielkich gabarytów ułatwiających montaż. Strategia kontroli elektronicznej jest zarejestrowana na mapie sterowania wtryskiwaczami gazu, która zawiera także wartości obrotów silnika i czasów wtrysku benzyny. Czujnik ciśnienia i temperatury gazu są częścią składową systemu i wysyłają sygnały skierowane do komputera, które są niezbędne do prawidłowego funkcjonowania pojazdu. Czujnik temperatury cieczy chłodzącej - zainstalowany przed reduktorem dostarcza sygnał wykorzystywany do określenia momentu przejścia z benzyny na gaz po uruchomieniu pojazdu. Przejście w tryb pracy na gazie uzależnione jest również od czasu jaki minął od uruchomienia pojazdu i od prędkości obrotowej silnika. Sterownik posiada ponadto funkcje diagnostyczne oraz funkcje automatycznego powrotu na benzynę w przypadku awarii, bądź wypalenia gazu w zbiorniku.
Czujnik podciśnienia powietrza i temperatury gazu LANDIRENZO LPG / CNG6
Czujnik P/T/MAP przekazuje do sterownika informacje o bieżącym ciśnieniu i temperaturze gazu dostarczonego do listwy wtrysku gazu. Dodatkowo mierzy ciśnienie absolutne w układzie zasysania powietrza do silnika.
